Provedení s piezokeramikou
Aplikace pro piezokeramické komponenty a přesně k nim vyladěné materiály jsou stejně rozmanité jako možnosti dostupné při jejich navrhování.

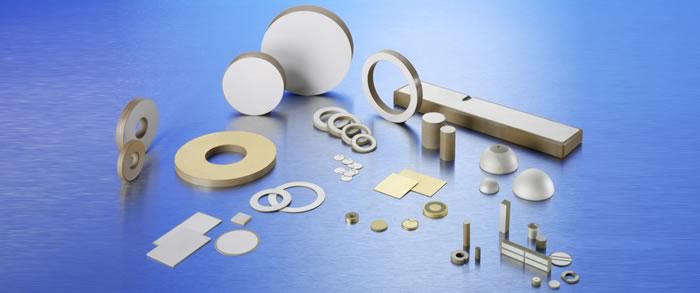

Piezokeramické komponenty

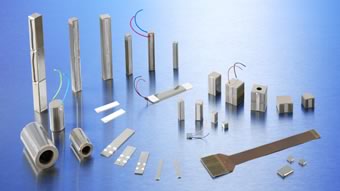

Ovladače

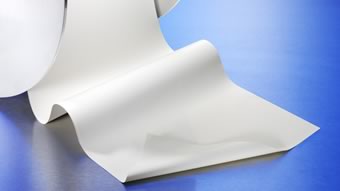

Piezokeramické pásky
| Tvary | Typické rozměry1) | |
|---|---|---|
|
1) Referenční hodnoty, které mohou být vyšší nebo nižší v závislosti na specifikacích zákazníka. Není možné kombinovat extrémní hodnoty. 2) V některých rezonančních aplikacích může být standardní praxí specifikovat rezonanční frekvenci (definovanou pomocí frekvenční konstanty) místo mechanického rozměru. |
||
| Kroužky a kotouče | Průměr Tloušťka |
5 mm – 120 mm 0,2 – 30 mm |
| Válce | Průměr Výška |
5 mm – 120 mm < 30 mm |
| Obdélníkové desky | Délka Šířka Výška |
3 mm – 120 mm 2 mm – 120 mm 0,2 mm – 30 mm |
| Monolitické vícevrstvé ovladače | Délka Šířka Výška Počet keramických vrstev |
5 mm – 10 mm 2 mm – 10 mm 10 mm – 40 mm 100 – 400 |
| Polokulová tělesa | Poloměr do cca 25 mm | |
| Standardní tolerance | ± 1 % příslušného rozměru ± 0,05 mm tolerance tloušťky na broušených výrobcích ± 0,1 mm na neobrobených výrobcích nepřekračujících tloušťku 10 mm ± 10 % v případě specifikované rezonanční frekvence2) |
|
